KPE3638X | 800V 耐压高可靠性 SSR 反激开关管


















KPE3638X 产品简介





为满足白电或者工业电源客户更高的品质要求，必易微今年将推出一整套 800V 耐压合封开关管产品，包括非隔离 Buck、非隔离反激、PSR 反激和 SSR 反激。希望能为行业再添高可靠性辅助电源解决方案。

KPE3638X 系列产品从成熟物料 KP3637X 升级而来，在保留成熟控制核心的同时，将低压引脚的耐压极限提高（规格书标称 15V、实测 20V 以上），有助于抵抗产线上的异常电压冲击，从而降低不良率。

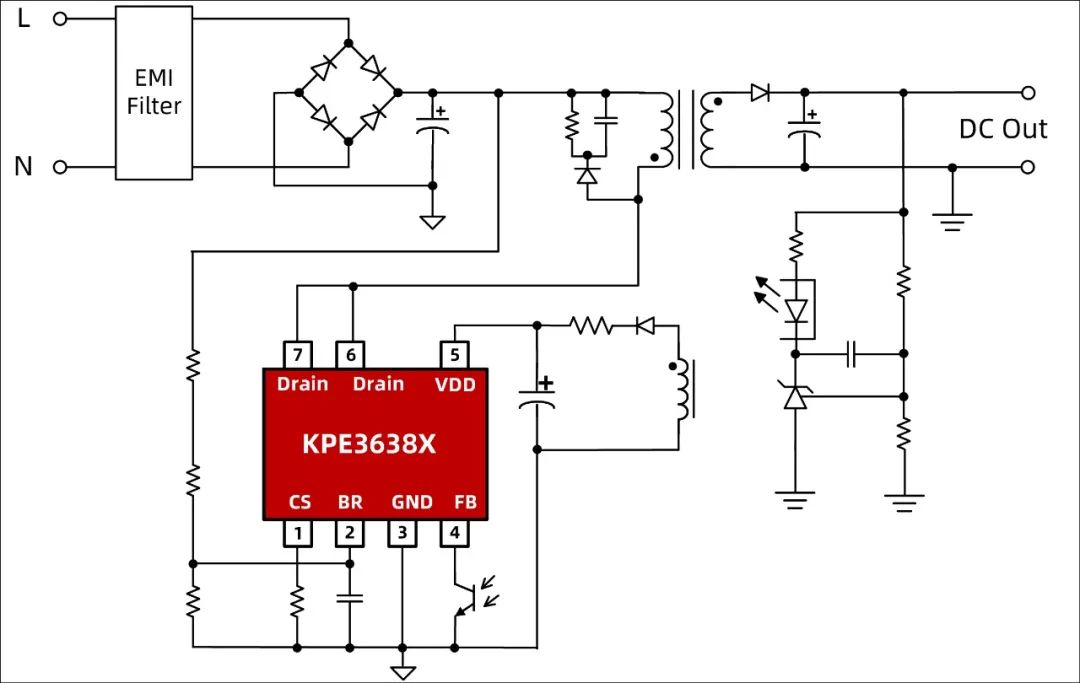

KPE3638X 典型应用框图












引脚极限耐压













1.低压引脚产线损伤机理




大家在使用反激 SSR 的经历中，多少都遇到过芯片 VDD 引脚或者 FB 引脚莫名损伤失效的情况。从理论上讲，FB 引脚的工作电压不会超过 5V，而且引脚上通常放置有贴片电容，怎么会过压损坏呢？经过调查，我们找到了低压引脚损伤的一种机理。以冰箱或者空调为例，压缩机部件只能做到基本绝缘，所以必须接地 (PE)；变频控制板往往也经过 Y 容接地或者直接接地。在浪涌电压的作用下，压缩机绕组有可能对控制板放电；由于放电的路径复杂，高压毛刺有可能直接串入 IC 的低压引脚，从而导致低压引脚损伤。

应对此类失效，最简单直接的办法，就是把芯片低压引脚的耐压极限提升。





2.极限耐压对照表

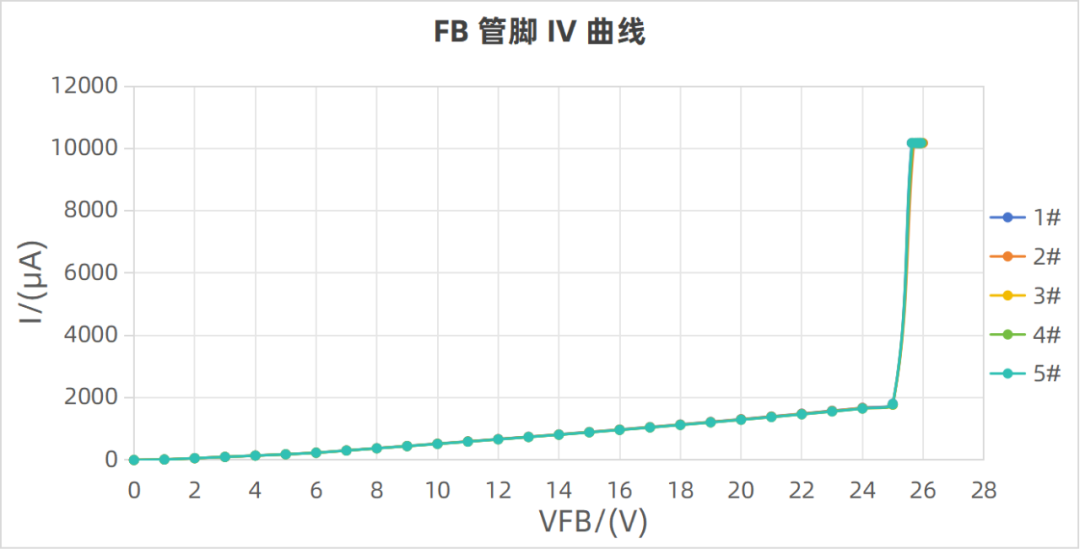

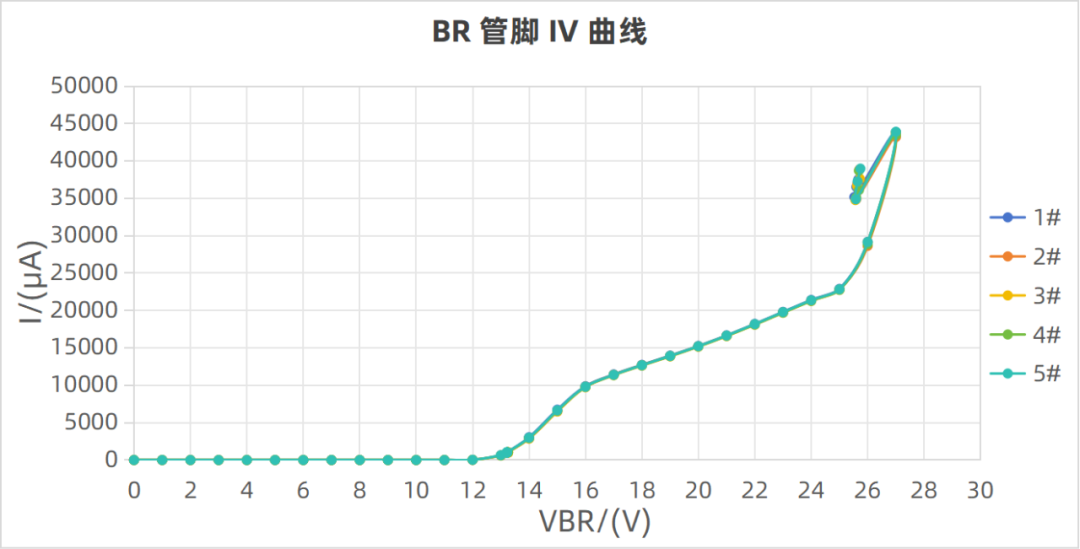

与友商产品相比，KPE3638X 的 VDD、FB、BR、CS 引脚耐压极限均大幅提升。实际测试，VDD 引脚的击穿电压为 41V；FB、BR 和 CS 引脚的击穿电压为 25V。

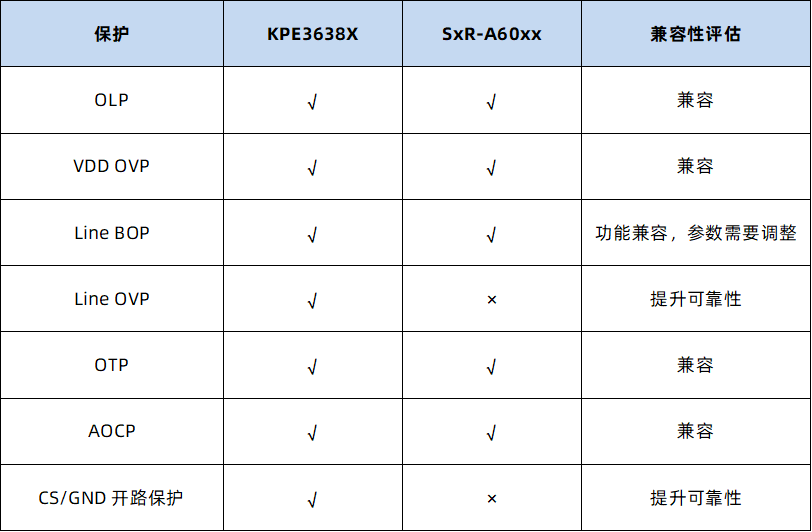

丰富的保护功能







KPE3638X 还提供完善的保护功能，包括过载保护 OLP、VDD 过压保护 VDD OVP、线电压过压保护 Line OVP、线电压欠压保护 Line BOP、过温保护 OTP、异常过流保护 AOCP 和 CS/GND 引脚开路保护等。

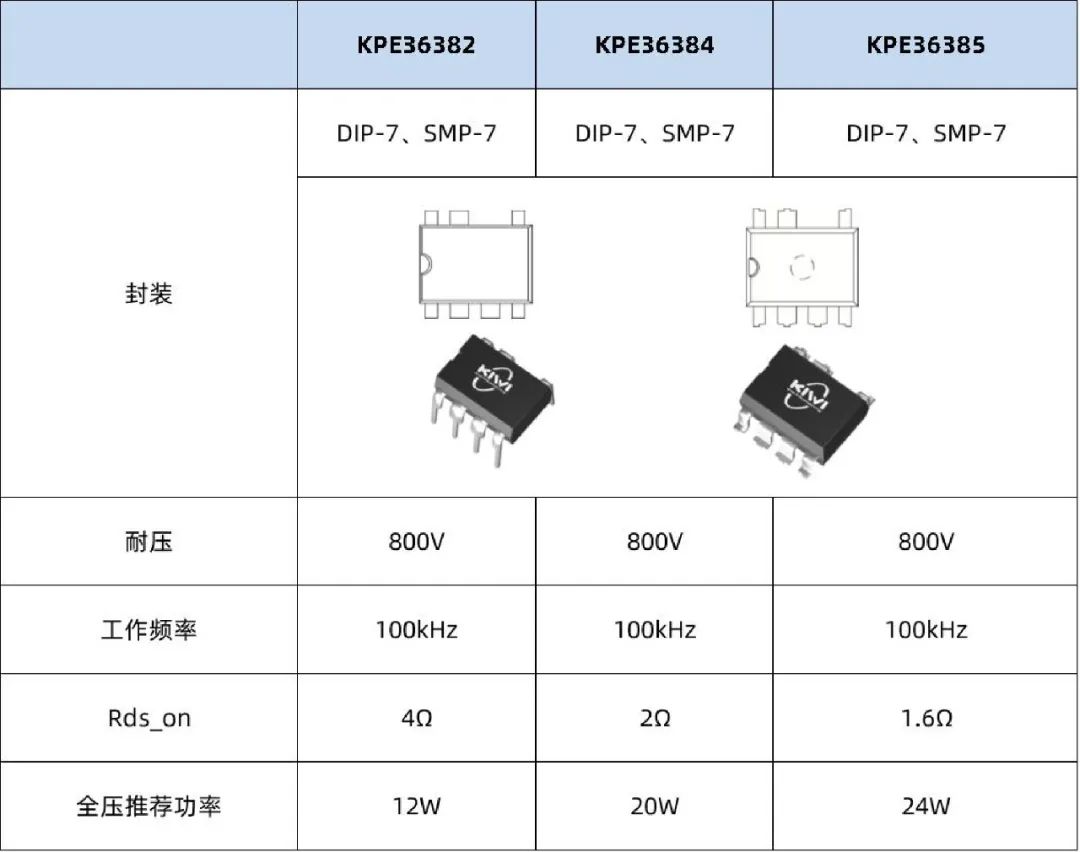

产品选型表







KPE3638X 提供三种合封 MOSFET 规格和两种封装形式。其中，SMP-7 可以理解为 DIP-7 折脚，对生产制程更加友好。















KPE3638X 集合成熟的技术 IP、先进的 0.18μm 晶圆工艺制程和可靠的 800V 功率器件，主打一个靠谱！
