新品发布 | KP8562X 高集成度，250V，1.5A/1.8A，三相栅极驱动芯片
无刷直流电机 (BLDC) 具有寿命长、静音、高动态响应等诸多优点，在各类应用中的使用已越来越普遍。常用的 BLDC 驱动多由控制单元、三颗半桥栅极驱动芯片以及三相全桥电路组成，在无人机、电动工具、吸尘器等紧凑型 PCB 布局中，对于其专用的栅极驱动器具有特定要求，如小封装、高集成度、高驱动电流，以便缩小板级尺寸。
KP8562X 在 BLDC 驱动中的应用
此次推出的 KP8562X 系列，是一款 250V、1.5A/1.8A，三相栅极驱动芯片，能够驱动三通道高侧和低侧 N 型功率 MOSFET，采用紧凑型 TSSOP-20 及 QFN4x4-24 封装，具有高集成度，可支持 5-20V 的宽电源范围内驱动 MOSFET，内置的死区和互锁电路，能够防止桥臂直通，有效保护功率器件。
KP8562X 典型应用电路
产品特点
-
支持最高 250V 工作电压
-
集成三个独立的半桥驱动，提高集成度，减小方案面积
-
每个通道均可提供 1.5A 拉电流、1.8A 灌电流
-
5-20V 宽电压工作范围，支持电池供电
-
开关节点 VS1,2,3 具有 -60V/100ns 负压瞬变耐受能力，提高应用可靠性
-
内置互锁与死区，避免桥臂直通，减小软件资源
-
支持同相和反相 LIN1,2,3 输入逻辑
-
紧凑型 TSSOP-20、QFN4x4-24 封装
在电机驱动应用中，因为功率回路存在寄生电感，高侧功率管关断时，续流回路在开关节点会产生负压，开关节点负压过大时，驱动芯片有器件损伤或逻辑不受控制等风险，KP8562X 具有优异的负压耐受能力，典型安全工作曲线如图所示。

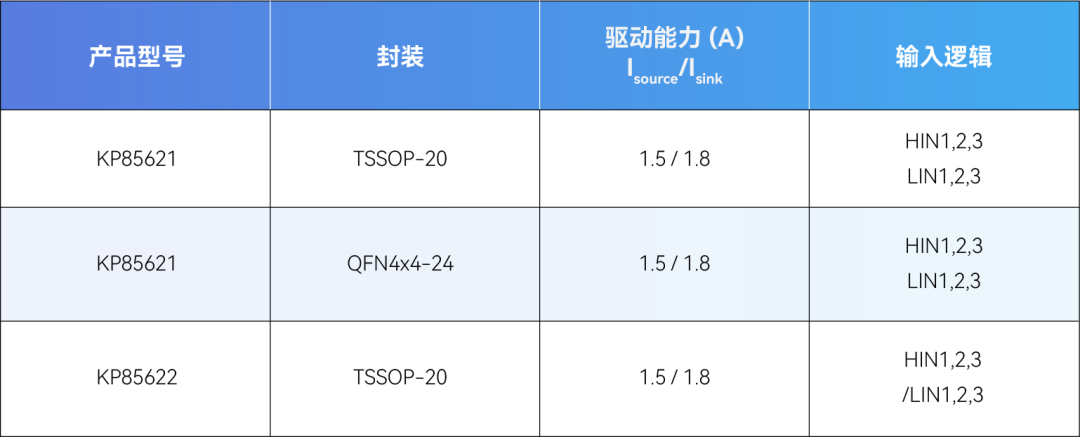

KP8562X 产品选型
样品及资料获取
